日本厂家 Sugawara 菅原 试验机 PC-MTS-01 主轴上配置制动器

电机转矩综合试验机

PC-MTS-01

PC-MTS-01的主要特点

在主轴上配置制动器、各种传感器，简化了机构，因此高速追随性优异(最大20，000 r/min )

负载控制使用经验证的磁滞制动器，转矩检测使用本公司设计的应变仪式转矩检测器

通过专用的电动机固定夹具，可以容易且高精度地进行对心

在电机的固定、隔热、轴承机构方面，环境试验机的应对也非常出色

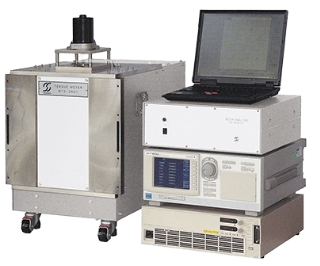

PC-MTS-01的基本构成

电机综合试验机

转矩控制部: PC-MTS-01

扭矩测量部: MTS-2N01

电脑: Microsoft Windows XP/7

电压电流测定部: WT1800 (横河电机(株)制)

电机综合试验机规格:负载转矩特性测量

负载转矩控制范围 0.06 ~ 2 N纳米

负载转矩检测精度 量程满量程的±0.5%

容许转速 最大20000 r/min

转速测量精度 量程满量程的±0.2%

允许最大输入功率 600 W 5分钟

电机综合试验机规格:转矩脉动(约束时)齿槽转矩测量

转矩检测范围 测量转矩脉动时:-2 nm~2 nm

齿槽转矩测量时:-50m nm~50m nm

转矩检测精度 测量转矩脉动时:量程满量程的±0.5%

齿槽转矩测量时:量程满量程的±1.5%

驱动转速 1~ 20 r/min

驱动旋转方向 CW/CCW

驱动角度测量分辨率 2 r/min以下时约0.088度

3 r/min以上时约0.35度

电机综合试验机规范:感应电压测量

工件驱动转速 500 ~ 2000 r/min

工件发生转矩 200 mN以下

电压测量 详细情况取决于商谈

可以使用的电脑 OS:Microsoft Windows XP/7
