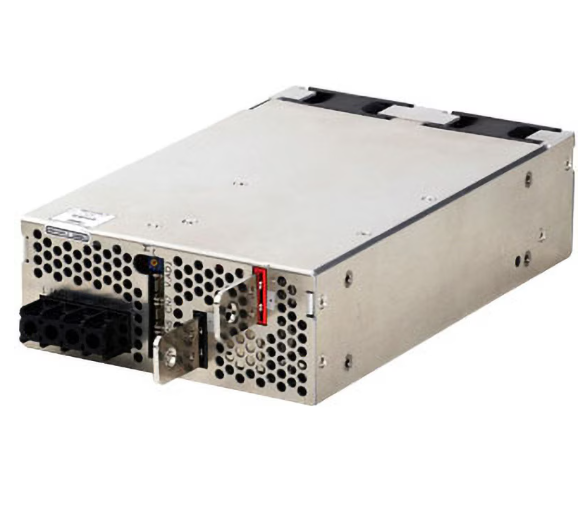

日本进口 TDK HWS1000L-12 开关电源 HWS1000L-24 变速风扇电路

开关电源  HWS-L系列

HWS1000L-12

HWS1000L-24

HWS1000L-48

HWS1000L-5

HWS600L-12

HWS600L-24

HWS600L-48

HWS600L-5

特征

低配置。

通过可变速风扇电路，也确保了静音性。

医疗标准（IEC60601）认定。(HWS1000L仅限）

广泛的工作环境温度和良好的环境延迟。

HWS1000L-12  规格

合适规格

最大出力电力(W)1056

出力电流(A)(最大)88

 输入电压范围(V)AC85～265/DC120～350

外形寸法(幅W×高さH×奥行D)(mm)150×61×240

 用途计算机、通信、医疗、测量、FA、半导体、其他

 规格RoHS指令対応

 形状带盖

 质量(g)2300

 类型标准类型

 端子形状螺丝

耐电压输入-输出/4.0kVAC(20mA)、输入-FG/2.0kVAC(20mA)、输出-FG/500VAC(100mA)、输出-CNT/ALM/AUX/100VAC(100mA)各1分間

 漏泄电流115VAC时/0.1（典型），230VAC时/0.2（典型）

 保存温度(℃)-40～+85

冷却方式内蔵风扇强制空冷

多功能过电流保护、过电压保护、远程 sensing、远程 ON/OFF、并列运行、直列运行、监控信号 (ALM/开放集电极输出)、输入瞬时电压下降保护 (SEMI-F47/仅 200VAC) 合规

 绝缘电阻(MΩ)50以上(500VDC/输入-FG、输入-输出、输出-FG)、50以上(100VDC/输出-CNT/ALM/AUX)各 Ta=25℃、70%Rh时

 效率(115/230VAC)0.98/0.95

 定格出力电力(W)1000

 输入频率(Hz)47～63

安全规格UL60950-1、CSA60950-1、EN60950-1、EN50178、UL60601-1、EN60601-1、CSA-C22.2 No.601.1-M90 各认定、电气用品安全法、EN61010-1 各准据 输入变化(最大)48毫伏

负荷变动(最大)72毫安

耐振动MIL-STD-810F 514.5 第四、十类准拠

 输入电流(A)(115/230VAC)12/6

出力电压可变范围(V)DC9.6～DC14.4

 定格出力电压(V)直流12

 过电流保护92.4A～

 工作温度(℃)-20～+74(-20～+50/100%、+74/50%)

 保存湿度(%)10～95RH（无结露现象）

 定格输入效率(%)(115/230VAC)82/84

纹波噪声(mVp-p)150(0≦Ta≦74℃)/180(-20≦Ta＜0℃)

 保持时间(ms)20

过电压保护DC15.0V～DC17.4V

温度变化(最大)0.02%/℃以下

 高调波电流规制IEC61000-3-2准拠 使用上的注意请注意不要过度旋转电压调整旋钮。这可能会导致产品故障。

 输入浪涌电流(A)40

耐冲击(梱包時)MIL-STD-810F 516.5 Procedure Ⅰ、Ⅵ准拠

动作湿度(%RH)20～90（无结露现象）

 推荐EMC滤波器RSEV-2020、RSAN-2020
