走空运日本 TDK 电源 DRJ15-24-1 DRJ30-12-1 端子形状螺丝

2025-09-03 admin

电源

DRJ15-24-1

DRJ30-12-1

DRJ30-24-1

DRJ50-12-1

DRJ50-24-1

DRJ100-24-1

DRJ100-24-1/C2

DRJ100-24-1/C2E

特征

将所有型号的高度统一为75mm，专用于DIN导轨安装的电源

输入输出端子包括模块端子（安全端子）和欧洲端子，欧洲端子采用“弹簧方式”，实现了高效小型化

效率最高可达90%（DRJ100-24-1），与传统型号（DLP100-24-1）相比体积缩小了45%，可在-20～+70℃的宽广工作温度范围内使用（-10～+55℃，负载率100%）

符合SEMI-F47标准（输入为200VAC时）

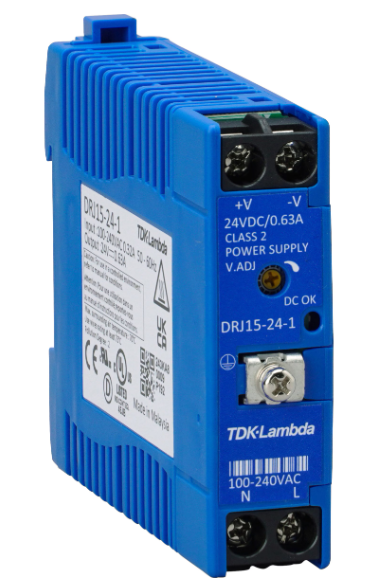

DRJ15-24-1 规格

定格出力电压(V)直流24 出力电流(A)(最大)0.63 规格UL1310 Class 2出力适合トラスコ品番788-5903 幅(mm)21.5 高度(毫米)75 质量(g)115 类型DIN轨道奥行(mm)90 合适规格噪声端子电压、噪声电场强度：EN55011/EN55032-B、FCC-ClassB、VCCI-B各基准、免疫性：IEC61000-6-2、IEC61000-4-2、-3、-4、-5、-6、-8、-11各基准端子形状螺丝耐电压输入-FG/2kVAC(20mA)、输入-输出/3kVAC(20mA)、输出-FG/500VAC(50mA)各1分間漏泄电流0.75毫安以下外形尺寸(幅W×高さH×奥行D)(mm)21.5×75×90 保存温度(℃)-40～85 冷却方式自然空冷绝缘电阻(MΩ)100分钟（出力-FG间：500VDC、25℃、70%RH）相数单相效率输入：- 定格出力电力(W)15.1 输入频率(Hz)47～63 安全规格认定：CSA60950-1、UL60950-1、CSA62368-1、EN62368-1、UL62368-1、UL508、CSA C22.2No.107.1 准拠：电气用品安全法耐振动10～55Hz(扫描1分钟)19.6m/s²一定X、Y、Z各方向1小时输入电流(A)0.32/0.18 出力电压可变范围(V)21.6～28.5 过电流保护0.66A～工作温度(℃)-20～70(-20/50%，-10～55/100%，70/50%) 保存湿度(%)10～90RH（无结露现象）纹波噪声(mVp-p)240(0≦环境温度 Ta ≦70℃)/300(-20≦环境温度 Ta ＜0℃)/300(相对湿度 lo ≦30%) 保持时间(ms)20 过电压保护DC30.0V～34.8V 端子块端子温度变化0.02%℃ 效率(100/200VAC)87%/87% 输入电压范围(V)DC120～370、AC85～264 输入浪涌电流(A)(100/230VAC)14/33(环境温度=25℃、冷启动时) 耐冲击294米/秒²以下操作湿度(%RH)30～95（不结露）推荐EMC滤波器RSEC-2006、RSEL-20R5W、RSEN-2003 加载法规192 线路规定120 保存湿度(%RH)10～95（无结露现象）

走空运 日本 TDK 电源 DRJ15-24-1 DRJ30-12-1 端子形状螺丝
