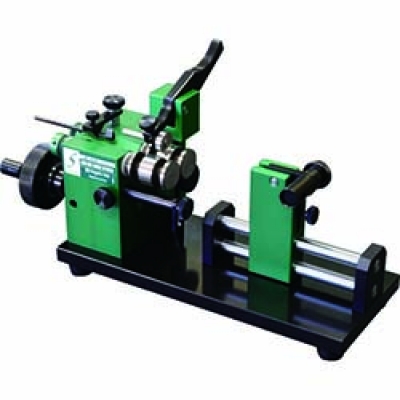

新潟精機（株） ROG-221SS ＳＫ　偏心度測定システム

特長 最高精度2µm(φ20mmワーク測定時)を実現し、ハイレベルな精密測定が行えます。 タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルにより滑らかな回転で測定を行います。 ワーク前後を押えるワークストッパー搭載で、軸方向の円周振れ測定も可能です。 Z方向の自由な移動が可能で、最適な位置での測定をサポートします。 測定器の0セッティングを容易にする角度微動付キャリアです。 用途 お手持ちのインジケータを取り付けて、偏心度測定。 商品スペック 仕様・規格 精度：2～3.5µm以内 測定可能ワーク条件：外径φ4～30mm/長さ5～80mm/円筒形状/基準とする部分がローラーで十分に挟める長さであること 全長×幅×高さ(mm)：236×98×140～170 全長×幅×高さ(mm)：236×98×140～170 全長×幅×高さ(mm)：230×98×70 ベースタイプ：ショートベース ローラータイプ：スリットローラー キャリアタイプ：シャフトキャリア
材質 ベース：炭素鋼 ローラー：工具鋼
質量・質量単位 4ｋｇ
使用条件 - 注意事項 インジケータは付属しておりません。 ワーク先端部がメインローラ端面から離れると振れが大きくなり、測定誤差の原因となります。
セット内容・付属品 - 生産国 日本
小箱入数 小箱入数とは、発注単位の商品を小箱に収納した状態の数量です。 1台 大箱入数 大箱入数とは、小箱に収納した状態で、大箱に箱詰めしている数量です。 - エコマーク商品認証番号 - コード39 - コード128 - ITF - 関連品情報 -
