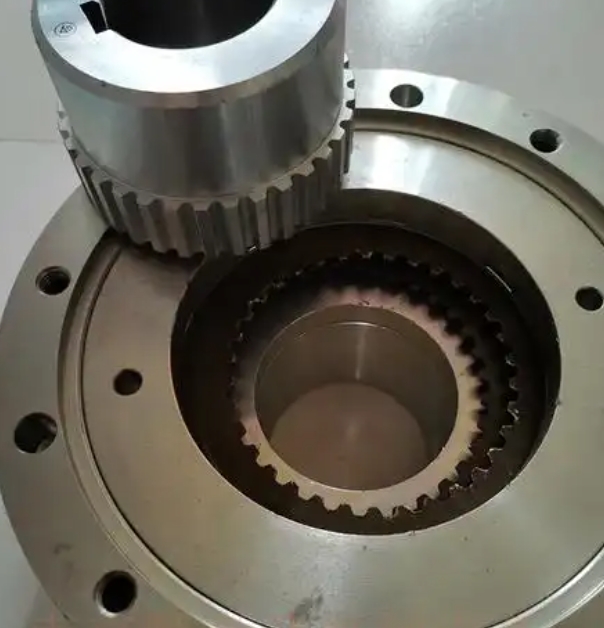

电磁制动器
VNB-80
| 格式 | vnb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 02 | 04 | 08 | 15 | 22 | 40 | 55 | 80 | ||
| 额定扭矩 | NM | 2.0 | 3.7 | 7.5 | 15 | 22 | 37 | 55 | 75 |
| 额定电压 | DC-V | 90 | |||||||
| 额定电流 | DC-A | 0.23 | 0.30 | 0.40 | 0.45 | ||||
| 功耗（20℃） | w | 20.7 | 27 | 35.8 | 40.2 | ||||
| 线圈电阻（在20℃） | ω | 388 | 299 | 226 | 201 | ||||
| 电枢吸力时间 | 多发性硬化症 | 35 | 50 | 65 | 70 | 75 | 120 | 60 | 70 |
| 电枢释放时间 | 多发性硬化症 | 二十五 | 15 | 15 | 50 | 40 | 70 | 70 | 65 |
| 惯性j | ×10 -3公斤2 | 0.08 | 0.08 | 0.21 | 0.48 | 0.48 | 0.88 | 1.66 | 1.66 |
| 允许功率（以1500R/min 50％ED） | w | 82 | 82 | 98 | 130 | 130 | 180 | 180 | 180 |
| 允许工作量（以1500R/min 50％ED） | J/min | 4920 | 4920 | 5880 | 7800 | 7800 | 10800 | 10800 | 10800 |
| 允许工作量直到差距调整 | ×10 6 j | 37 | 60 | 75 | 105 | 308 | |||
| 调节差距 | 毫米 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 |
| 限制差距 | 毫米 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.5 | 1.5 |
| 允许的总工作 | ×10 6 j | 220 | 360 | 450 | 630 | 840 | |||
| 最大安全旋转速度 | r/min | 1800 | |||||||
| 机械寿命 | 200万次 | 100万次 | |||||||
| 重量 | 公斤 | 1.9 | 1.9 | 2.6 | 5.1 | 5.1 | 6.9 | 8.7 | 8.7 |
| 电源 | HD-12SY | 高清100m | HD-111M 3 | ||||||
| 环境温度 | -20℃至40℃（但不是凝结） | ||||||||
笔记
绝缘E类
初始扭矩是额定扭矩的50-60％。
还可以制造特殊规格（单相电机规格，低噪声规格，不同的电压规格）。
安装姿势在水平轴方向上。请咨询我们以进行垂直轴安装。
请管理安装螺栓的以下扭矩值。
| vnb | ||
|---|---|---|
| 模型 | 螺栓尺寸 | 扭矩控制值[NM] |
| VNB-02,04,08 | M6 | 6.5-8.5 |
| VNB-15,22,40 | M8 | 16.5-20.5 |
| VNB-55,80 | M10 | 33.0-41.0 |
