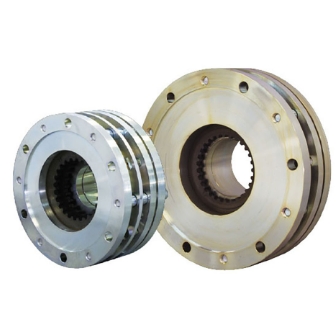

非激发电磁制动器ESB大型
| 格式 | esb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2320SJ-1 | 2320SJ-2 | 2440SJ-1 | 2440SJ-2 | ||||||
| 额定扭矩 | NM | 700 | 1400 | 1800 | 3600 | ||||
| 吸 | 电压DC-V | 150 | |||||||
| 当前DC-A | 14.76 | 15.9 | |||||||
| 抓住 | 电压DC-V | 30 | |||||||
| 当前DC-A | 2.95 | 3.18 | |||||||
| 动力消耗（20℃，稳态） | w | 88.5 | 95.3 | ||||||
| 线圈电阻（在20℃） | ω | 10.16 | 9.42 | ||||||
| 电枢吸力时间 | 多发性硬化症 | 110 | 230 | ||||||
| 电枢释放时间 | 多发性硬化症 | 40 | 60 | ||||||
| 惯性j | 公共2 | 0.0413 | 0.0825 | 0.1455 | 0.2736 | ||||
| 允许功率（以1500R/min 50％ED） | w | 725.2 | 1534.5 | ||||||
| 允许工作量（以1500R/min 50％ED） | J/min | 43512 | 92071 | ||||||
| 调节差距 | 毫米 | 0.7 | 0.7 | 0.7 | 0.7 | ||||
| 限制差距 | 毫米 | 2.0 | 2.0 | 2.0 | 2.0 | ||||
| 允许工作量直到差距调整 | ×10 6 j | 2250 | 2250 | 3263 | 3263 | ||||
| 允许的总工作 | ×10 6 j | 6750 | 9790 | ||||||
| 最大安全旋转速度 | r/min | 1800 | |||||||
| 机械寿命 | 100万次 | ||||||||
| 大量的 | 公斤 | 55 | 66 | 125 | 149 | ||||
| 电源 | HD-140M（HD-140MH） | ||||||||
| 环境温度 | -20℃至40℃（但不是凝结） | ||||||||
请分别与我们联系，以获取4000nm和8000nm的额定扭矩的规格和外部图纸。
笔记
隔热级班级
初始扭矩是额定扭矩的70-80％。
安装姿势在水平轴方向上。请咨询我们以进行垂直轴安装。
请管理安装螺栓的以下扭矩值。
当电源输入为AC200V和AC400V时，可以共享制动器。
| 大的 | ||
|---|---|---|
| 模型 | 螺栓尺寸 | 扭矩控制值[NM] |
| ESB-2320 | M16 | 145.0-182.0 |
| ESB-2440 | M20 | 284.0-354.0 |
