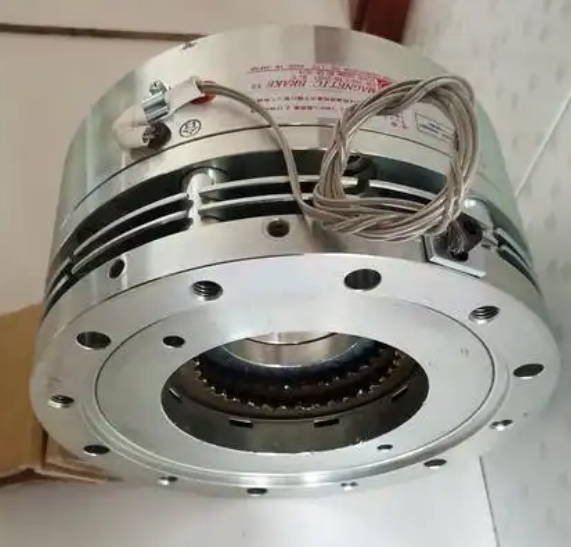

非激发电磁制动ESB标准系列
| 格式 | esb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 80 | 100 | 115 | 135 | 165 | 190 | 220 | 250 | ||
| 额定扭矩 | NM | 3.0 | 7.5 | 17.5 | 35 | 75 | 150 | 300 | 600 |
| 吸 | 电压DC-V | 90 | 180 | ||||||
| 当前DC-A | 0.17 | 0.28 | 0.37 | 0.94 | 1.16 | 1.68 | 1.90 | 2.31 | |
| 抓住 | 电压DC-V | 90 | |||||||
| 当前DC-A | 0.17 | 0.28 | 0.37 | 0.47 | 0.58 | 0.84 | 0.95 | 1.15 | |
| 动力消耗（20℃，稳态） | w | 15.7 | 25.1 | 33.5 | 42.4 | 52.3 | 75.7 | 85.2 | 103.9 |
| 线圈电阻（在20℃） | ω | 518 | 323 | 242 | 191 | 155 | 107 | 95 | 75 |
| 电枢吸力时间 | 多发性硬化症 | 40 | 100 | 130 | 80 | 90 | 150 | 180 | 235 |
| 电枢释放时间 | 多发性硬化症 | 二十五 | 50 | 50 | 60 | 80 | 90 | 75 | 65 |
| 惯性j | ×10 -3公斤2 | 0.05225 | 0.0925 | 0.211 | 0.568 | 1.912 | 3.342 | 7.227 | 13.016 |
| 允许功率（以1500R/min 50％ED） | w | 30.2 | 46.6 | 68.6 | 99.6 | 194.4 | 219.7 | 406.7 | 511.2 |
| 允许工作量（以1500R/min 50％ED） | J/min | 1812年 | 2796 | 4116 | 5976 | 11664 | 13182 | 24402 | 30672 |
| 调节差距 | 毫米 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 |
| 限制差距 | 毫米 | 0.7 | 0.7 | 0.7 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 允许工作量直到差距调整 | ×10 6 j | 12.4 | 22.5 | 29.3 | 169.6 | 263.8 | 326.4 | 398.4 | 519.5 |
| 允许的总工作 | ×10 6 j | 100 | 180 | 234 | 430 | 560 | 1040 | 2050 | 2670 |
| 最大安全旋转速度 | r/min | 1800 | |||||||
| 机械寿命 | 100万次 | ||||||||
| 重量 | 公斤 | 1.2 | 2.5 | 3.6 | 5.8 | 11.0 | 16.3 | 25.0 | 36.5 |
| 电源 | 高清100m | HD-111M 3 | |||||||
| 环境温度 | -20℃至40℃（但不是凝结） | ||||||||
笔记
绝缘E类
初始扭矩是额定扭矩的50-60％。
特殊规格如下：如果您正在寻找雇用，请与我们联系。
1）不同电压规格
2）低噪声规格（ESB-135至250符号k） 3）高耐用性规格
（ESB-100至250符号v） 4）
使用手动释放设备（ESB-100至165符号LM，ESB-190至250符号h）5 d）使用示例：使用密封盖施加连续功率时。
