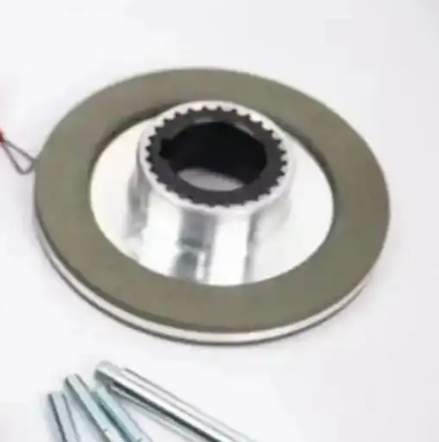

非激发电磁制动器
ESB-365RKA
| 格式 | esb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 165rka | 190rka | 220rka | 250rka | 365rka | |||||
| 额定扭矩 | NM | 75 | 150 | 300 | 600 | 1200 | |||
| 吸 | 电压DC-V | 180 | 150 | ||||||
| 当前DC-A | 2.305 | 2.338 | 2.390 | 2.765 | 10.06 | ||||
| 抓住 | 电压DC-V | 45 | 30 | ||||||
| 当前DC-A | 0.58 | 0.58 | 0.60 | 0.69 | 2.01 | ||||
| 功耗（20℃） | w | 25.9 | 26.3 | 26.9 | 31.1 | 60.3 | |||
| 线圈电阻（在20℃） | ω | 78.1 | 77.0 | 75.3 | 65.1 | 14.9 | |||
| 电枢吸力时间 | 多发性硬化症 | 70 | 110 | 158 | 238 | 185 | |||
| 电枢释放时间 | 多发性硬化症 | 58 | 48 | 35 | 56 | 80 | |||
| 惯性j | ×10 -3公斤2 | 2.11 | 3.00 | 7.92 | 13.02 | 14.50 | |||
| 允许功率（以1500R/min 50％ED） | w | 182.8 | 219.7 | 406.7 | 511.2 | 1490.0 | |||
| 允许工作量（以1500R/min 50％ED） | J/min | 10966 | 13181 | 24402 | 30674 | 89401 | |||
| 允许工作量直到差距调整 | ×10 6 j | 303.3 | 375.3 | 458.1 | 597.4 | 2996 | |||
| 调节差距 | 毫米 | 0.4 | 0.5 | 0.7 | 0.7 | 0.7 | |||
| 限制差距 | 毫米 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | |||
| 允许的总工作 | ×10 6 j | 624 | 871.5 | 1195 | 1558年 | 8990 | |||
| 最大安全旋转速度 | r/min | 1800 | |||||||
| 机械寿命 | 100万次 | ||||||||
| 重量 | 公斤 | 13 | 18 | 29 | 38 | 92 | |||
| 电源 | HD-1220m | HD-140M | |||||||
| 环境温度 | -20℃至40℃（但不是凝结） | ||||||||
笔记
隔热级班级
初始扭矩是额定扭矩的50-60％。
安装轴的推力尺寸如下：
165rka，190rka：0.10mm或以下
220rka，250rka，365rka：0.15mm或更少
请管理安装螺栓的以下扭矩值。
| ESB RKA类型 | |||||
|---|---|---|---|---|---|
| 模型 | 螺栓尺寸 | 扭矩控制值[NM] | 模型 | 螺栓尺寸 | 扭矩控制值[NM] |
| ESB-165rka | M6 | 6.5-8.5 | ESB-250rka | M12 | 57.0-72.0 |
| ESB-190rka | M8 | 16.5-20.5 | ESB-365RKA | M16 | 145.0-182.0 |
| ESB-220RKA | M10 | 33.0-41.0 | - | - | - |
垂直系列配备了浮动设备，该设备可防止使用以下方法在垂直安装过程中发生的旋转过程中接触：
